J30J连接器规格：
J30J-9TJ J30J-9ZK J30J-15TJ J30J-15ZK
J30J-31TJ J30J-31ZK J30J-37TJ J30J-37ZK
J30J-51TJ J30J-51ZK J30J-66TJ J30J-66ZK
J30J-9TJL J30J-9ZKP J30J-15TJL J30J-15ZKP
J30J-21TJL J30J-21ZKP J30J-25TJL J30J-25ZKP
J30J-31TJL J30J-31ZKP J30J-37TJL J30J-37ZKP
J30J-51TJL J30J-51ZKP J30J-66TJL J30J-66ZKP
J30J-21TJS J30J-21ZKS J30J-25TJS J30J-25ZKS
J30J-31TJS J30J-31ZKS J30J-37TJS J30J-37ZKS
J30J-51TJS J30J-51ZKS J30J-66TJS J30J-66ZKS
J30J-21TJN-J J30J-21ZKN-J J30J-25TJN-J J30J-25ZKN-J
J30J-31TJN-J J30J-31ZKN-J J30J-37TJN-J J30J-37ZKN-J
J30J-51TJN-J J30J-51ZKN-J J30J-66TJN-J J30J-66ZKN-J
J30J-21TJW-J J30J-21ZKW-J J30J-25TJW-J J30J-25ZKW-J
J30J-31TJW-J J30J-31ZKW-J J30J-37TJW-J J30J-37ZKW-J

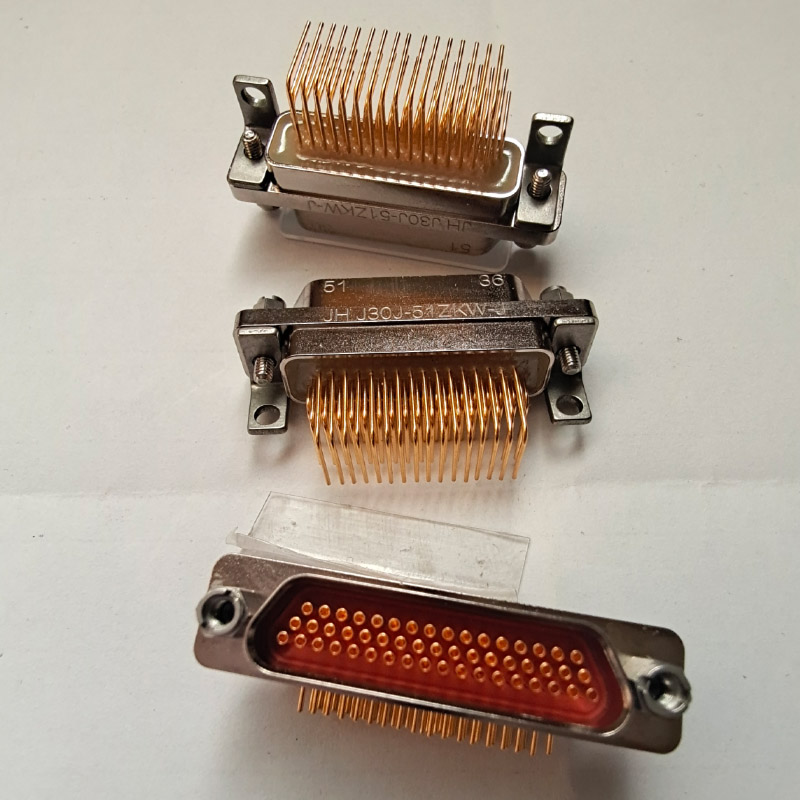

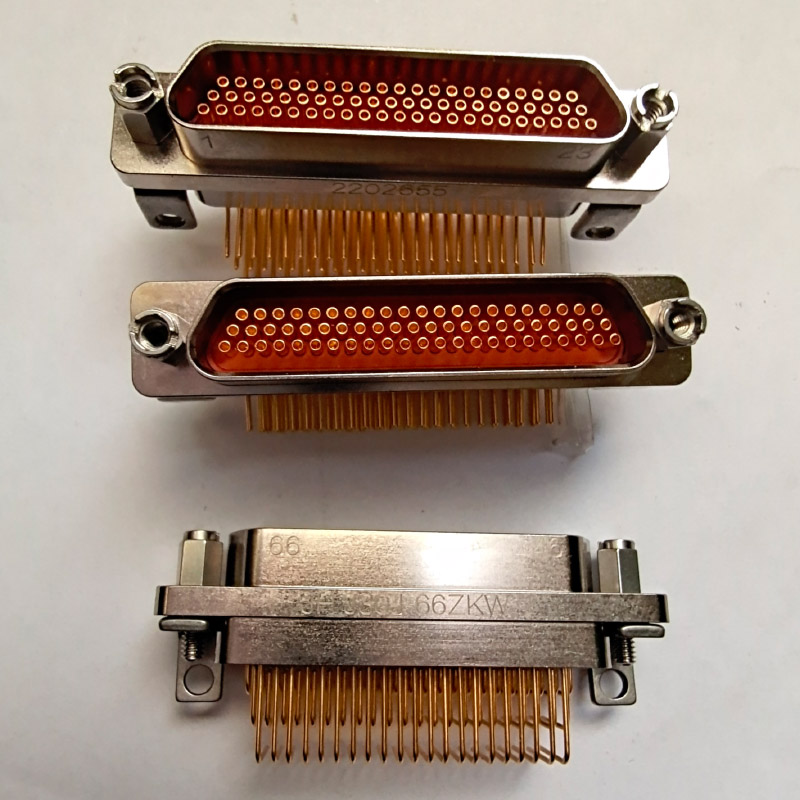

J30J-51TJW-J J30J-51ZKW-J J30J-66TJW-J J30J-66ZKW-J
J30J-74TJW-J J30J-74ZKW-J J30J-100TJW-J J30J-100ZKW-J
J30J-144TJW-J J30J-144ZKW-J

概述：
产品的锁紧组件按订货要求与产品组件组装在一起供货，如不需要锁紧组件，应在订货合同中说明
产品性能符合“GJB2446”的要求
对应美国MDM系列产品
芯数：
采用绞线式弹性插针“麻花针，节点密度高”
导线线芯截芯面积0.1mm2-0.15mm2,此外还可以采用0.07 mm2的导线，但产品型号特殊

物理特性：
环境温度-55℃--- 125℃接触电阻≦10m欧
相对湿度 40℃达95绝缘电阻≧5000M欧
振动10Hz-2000Hz 196m/s2介质耐压800V
冲击735m/s2机械寿命500次
加速度735m/s2瞬断时间≦1us

字母释义：
①主称代号：J30J
②系列改型：不表示-非密封性插头部分
A-快锁型
C-外壳材料为锡磷青铜并镀镍
M-胶密封
M1-玻璃烧结密封
③接触件数目：9、15、21、25、31、37、51、66、74、100、144
④连接器与接触件种类：TJ—插头装插针 ZK—插座装插孔
⑤尾端形式：无字母-压接
S-焊接
N-直插印制板
W-弯插印制板
⑥锁紧组件类别：详见J30J锁紧组件
基本改型：A-外壳尾罩带屏蔽线夹
C-用于产品出现方向与接触件轴向垂直时
D-插座外壳法兰对接端上带有防滑槽
AD-改型A与改型D的结合
Q-外壳法兰加宽
J-印制板网格间距为1.27*2.54（列*行）

生产厂家：西安锦宏电子有限公司
品牌：锦宏牌 产地：西安
产品准确价格和供货周期请联系我公司销售人员。
