产品参数
品牌	万泽锦达
可加工钢材	工字钢、H型钢、圆管、槽钢、角钢、轨道钢、方管
工作原理	液压冷弯
液压系统工作压力	25MPa
电机功率	4kW
油泵电机功率	4kW
电压	380V
油缸推进速度	1-13mm\/s
主驱动轮转速	7r\/min
最小弯曲半径	视规格而定
发货地	山西太原
制造商	山西万泽锦达机械制造有限公司
质保	一年
是否定制	可以定制机型
价格	电议
可售卖地	全国

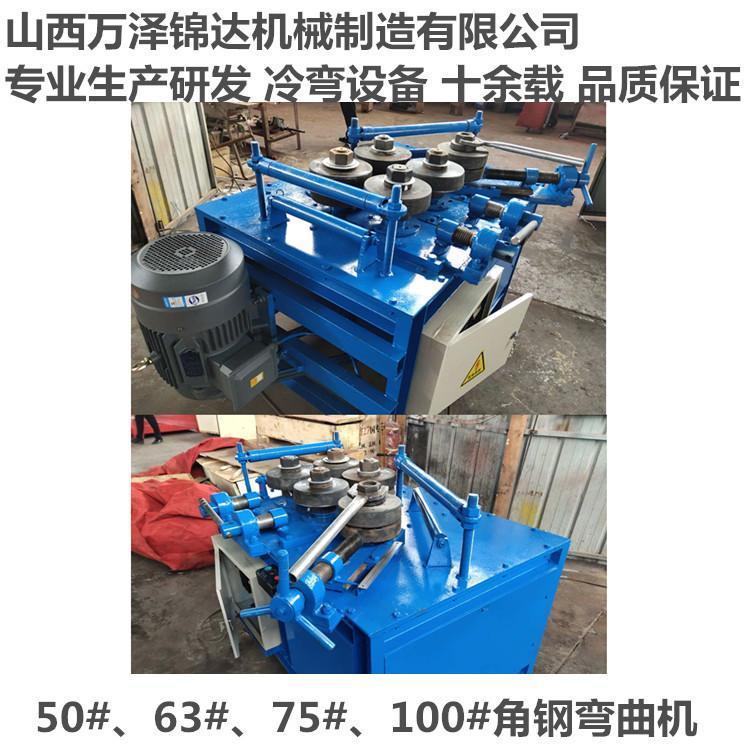

280*122*8.5工字钢弯弧机 400*150*8*13H型钢弯拱机


产品介绍：

???工字钢弯曲机（冷弯拱机）是新型全自动弯曲型钢产品。采用液压系统，具有传动平稳，压力大等特点，主要应用于隧道，地铁，水电站，地下洞室等工字钢，槽钢弯曲。冷弯机是隧道支护钢拱架冷加工制作的新型设备。它主要由底座、机械传动、冷弯系统、液压系统、电器控制系统和辅助系统等六大部组成。

?

工作原理：

???把工字钢放在冷弯机上，与减速器带动的滚轮接触后，将压紧手柄进给锁紧，启动电机油泵组，有电动油泵输出地高压油经溢流阀（可调整所需压力），进入聚成块到电液阀，有电液阀和点动开关（点进、点退）控制油缸工作，工作油缸推进，将工字钢与三个支撑滚轮压紧并未发生弯曲变形时开始计算，油缸在推进的长度进程为每次10mm-15mm，开主电机正转或反转，有主电机带动工字钢工作，反复操作，达到所需为止.

?

?

全自动液压工字钢弯拱机技术参数：

主要参数/产品名称		SWGJ-250全自动液数控型冷弯机
		单位	参数
型材抗弯截面模量		C㎡	250
弯曲速度		m/min	4-6.5
型材屈服极限		Mpa	＆S=250
工字钢冷弯	弯曲型钢规格	?	8#—22#工字钢
	弯曲直径	mm	2000
液压系统工作压力		≤16MPa
液压缸推进速度		1-13mm/s
液压缸直径		200mm
液压缸有效行程		300mm
油泵额定压力		20MPa
主动轮直径		170mm
顶轮直径		245mm
减速机速比		1:187
设备总功率		KW	12
机器外形（长*宽*高）		mm	2500*1500*1400
设备重量		KG	2150
