以下是 ?RS485电缆接线图?及关键注意事项，适用于工业自动化、楼宇控制等场景：

?一、天联通信光缆MGTSV-14BRS485接线原理?

RS485采用?差分信号传输?（平衡传输），需连接两根信号线（A+/B-或D+/D-）和参考地线（GND），抗干扰能力强，适合长距离通信。

基本接线要求?：

1. ?信号线?：

A+（正端）?：通常标记为 ?D+、Data+、TX+/RX+?

B-（负端）?：通常标记为 ?D-、Data-、TX-/RX-?

极性必须严格一致?（所有设备的A+接A+，B-接B-）。

2. ?地线（GND）?：

用于消除共模干扰，需连接所有设备的参考地（非电源地）。

3. ?屏蔽层（可选）?：

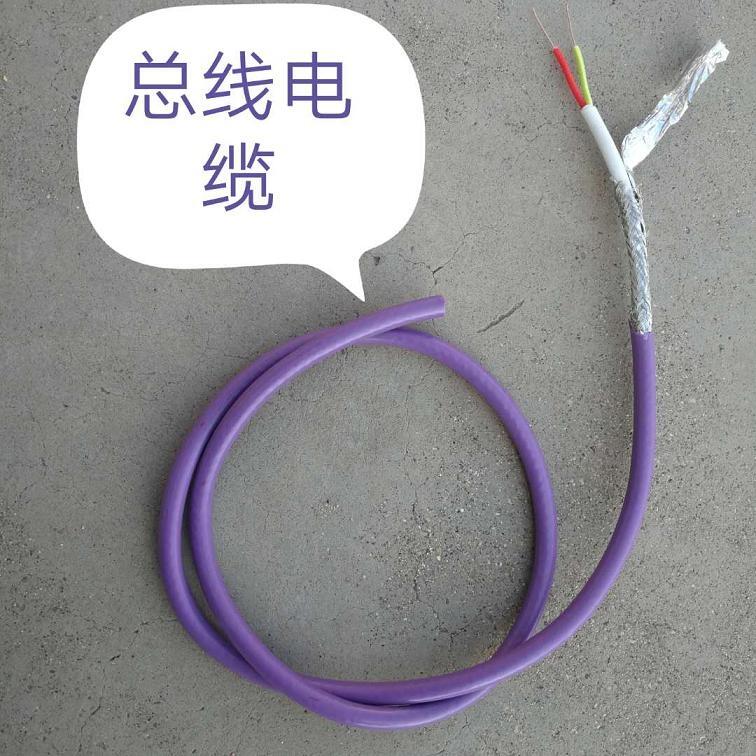

屏蔽双绞线（如RVSP、CPEV-S屏蔽电缆）的金属层单端接地，避免形成地环路。

?二、典型接线拓扑?

?1. 主从结构（总线型）?

Copy Code

[主设备]

  │

  ├── A+ ──┬── A+ ──┬── A+ ──┐

  ├── B- ──┼── B- ──┼── B- ──┤

  └── GND ─┴── GND ─┴── GND ──┘

          [从设备1] [从设备2] ... [从设备N]

特点?：所有设备并联在总线上，需在总线两端加?终端电阻?（120Ω）[?1][?3]。

2. 手拉手（Daisy Chain）?

Copy Code

[主设备] → [从设备1] → [从设备2] → ... → [从设备N]

特点?：信号依次串联，减少分支反射，适合短距离布线。

3. 星型拓扑（需中继器）?

Copy Code

          [主设备]

            │

    ┌───────┼───────┐

 [从设备1] [从设备2] ... [从设备N]

· ?缺点?：易导致信号反射，需使用RS485集线器（中继器）优化。

?三、天联通信光缆MGTSV-14B接线图示例?

?双线制（无屏蔽）?

Copy Code

主设备             从设备1             从设备N

A+ (D+) ───────────────┬─────────────── A+

B- (D-) ───────────────┼─────────────── B-

GND ───────────────────┴──────────────── GND

· ?终端电阻?：在首尾设备间并联120Ω电阻。

?四线制（全双工通信）?

Copy Code

主设备                             从设备

TX+ (A+) ─────────────────────── RX+

TX- (B-) ─────────────────────── RX-

RX+ (A+) ─────────────────────── TX+

RX- (B-) ─────────────────────── TX-

GND ───────────────────────────── GND

适用于全双工模式（如RS422），需4根信号线。

?四、关键注意事项?

1. ?极性一致?：A+/B-不可反接，否则通信失败。

2. ?终端电阻?：总线两端加120Ω电阻，消除信号反射（距离＞100米时必须）。

3. ?屏蔽接地?：屏蔽层单点接地（通常在主设备端），避免地环路干扰。

4. ?避免分叉?：分支长度＜1米，否则需中继器或集线器。

5. ?线材选择?：

双绞线（如RVSP 2×0.5mm2）降低干扰。

长距离（＞1.2km）需用低电容电缆（如CPEV-S 0.8mm）。

?五、天联通信光缆MGTSV-14B常见错误排查?

通信不稳定?：检查终端电阻、屏蔽层接地、A/B线极性。

信号衰减?：增加线径（如0.75mm2）、缩短距离或加中继器。

设备烧毁?：确保电源与信号线隔离，避免共地电流。

通过规范接线和合理选型，RS485可实现?1200米内稳定通信?（速率≤100kbps）。具体参数需参考设备手册（如Modbus RTU协议）。
